 KTM 950 SE: Filtro de Ar
Autor Mensagem
Aventureiro
Avatar do Utilizador

Registado: 06 jun 2009 11:05
Mensagens: 44
Mensagem KTM 950 SE: Filtro de Ar
Caros amigos,

A limpeza do filtro de ar na SuperEnduro é um processo trabalhoso e demorado, que envolve a desmontagem do depósito de combustível (!).

De facto, a KTM podia ter tido mais atenção na concepção desta mota com aptidões mais TT, i.e., necessidade de limpezas frequentes a este componente, se tivesse observado mais a este pormenor. Caso o modelo tivesse continuado em produção, acredito que o acesso ao filtro de ar teria sido revisto.

Dado este enquadramento, e com o pretexto de substituir o depósito de origem por outro de maior capacidade (Safari 30L), resolvi proceder a uma pequena modificação à caixa e ao filtro do ar de modo a facilitar a operação de limpeza.

As linhas orientadoras deste projecto foram: 1) funcionalidade e 2) baixo custo.

Vaguei horas na net pelos foruns do costume e não encontrei nenhuma solução que me agradasse totalmente, até que surgiu a ideia: manter a caixa e aplicar filtros às entradas de ar dos carburadores.

Estive prestes a desistir, quando me deparei com a dificuldade em encontrar um filtro que respeitasse as medidas necessárias (diametro, altura e diametro de entrada no carburador), até que encontrei uma pequena fábrica de filtros de ar que, para além de copiar filtros existentes no mercado, também os faz por medida.

Já com os filtros, expus o projecto ao Miguel Nabais da MigTec para a materialização da ideia, cujo resultado está à vista nas fotos.

1. Janela de serviço, com dobradiça de "piano" e parafuso de fixação
Imagem

2. Interior
A fixação dos filtros é feita pelo travessão metálico revestido com tubo de gasolina.
Imagem

3. Travessão metálico
Imagem

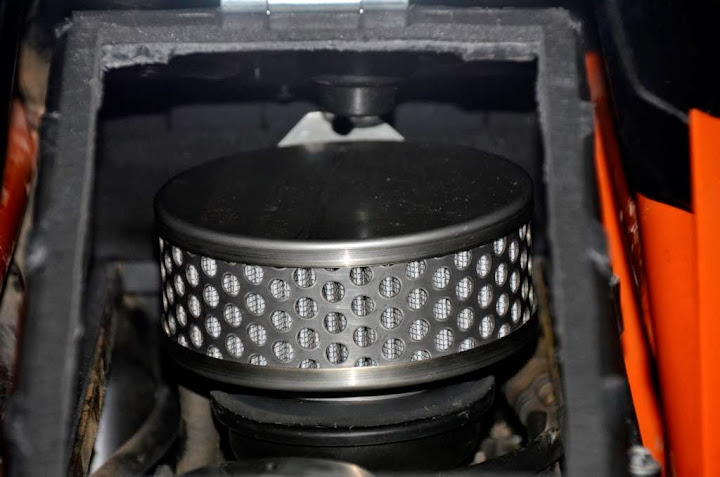

4. Filtro
Imagem

5. Olhal de fixação do travessão
Imagem

6. Pormenor do remate da caixa
Imagem

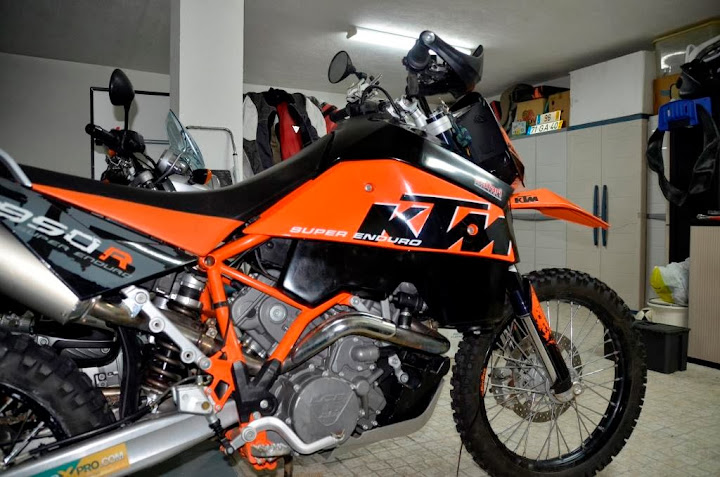

Deixo ainda foto do "bicho mau" com o novo depósito, com os autocolantes que mandei fazer.

Imagem

_________________
Obstáculos são coisas que vemos quando desviamos os olhos do nosso objectivo.


24 dez 2013 09:51 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
JEAN PIERRE
Avatar do Utilizador

Registado: 15 mai 2010 12:46
Mensagens: 2169
Localização: خورخي بال-Barrancos
Mensagem Re: KTM 950 SE: Filtro de Ar
Muito bom :thumbsup:

_________________
So ando de mota por duas razões!!Por tudo e por nada!

KTM Adventure 1090R 2017
KTM EXC 500 sixdays spain


24 dez 2013 11:13 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
Aventureiro
Avatar do Utilizador

Registado: 18 set 2009 10:21
Mensagens: 4134
Mensagem Re: KTM 950 SE: Filtro de Ar
Moto do camandro, sempre que estou ao lado dela :humm:

Este alteração que já a testemunhei ao vivo e a cores, não é exactamente um detalhe, porque de facto pode fazer a diferença entre se limpar ou não o filtro, ficou extraordinário, sobretudo pela mais valia da enorme facilidade de se proceder à sua limpeza.

Uma ideia brilhante [clap]

_________________
;-)


24 dez 2013 12:13 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
Aventureiro
Avatar do Utilizador

Registado: 10 ago 2005 09:22
Mensagens: 16164
Localização: Beja Desert
Mensagem Re: KTM 950 SE: Filtro de Ar
Muito bem pensado Guilhas ! :okkk:

_________________
"... ir à luta com determinação, abraçar a vida com paixão,perder com classe e vencer com ousadia,porque o mundo pertence a quem se atreve e a vida é muito para ser insignificante..."


26 dez 2013 10:31 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
Aventureiro
Avatar do Utilizador

Registado: 10 ago 2005 09:22
Mensagens: 16164
Localização: Beja Desert
Mensagem Re: KTM 950 SE: Filtro de Ar
Esses filtros são oleados ?

_________________
"... ir à luta com determinação, abraçar a vida com paixão,perder com classe e vencer com ousadia,porque o mundo pertence a quem se atreve e a vida é muito para ser insignificante..."


26 dez 2013 10:31 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
AquAmAn
Avatar do Utilizador

Registado: 21 abr 2009 14:37
Mensagens: 6114
Localização: Oeiras, Lisboa
Mensagem Re: KTM 950 SE: Filtro de Ar
Muito fixe Guilhas :okkk:


26 dez 2013 10:34 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
Aventureiro
Avatar do Utilizador

Registado: 21 abr 2009 12:11
Mensagens: 2485
Localização: São Miguel - Açores
Mensagem Re: KTM 950 SE: Filtro de Ar
Uma ideia bem concretizada, parabéns :okkk:

_________________
Boas Curvas!
Bruno Botelho
KTM LC8 950 ADVENTURE & KTM EXC 400 - Ready To Race

http://www.motoazores.com


26 dez 2013 11:04 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil Visitar o sítio web do Utilizador
Aventureiro
Avatar do Utilizador

Registado: 06 jun 2009 11:05
Mensagens: 44
Mensagem Re: KTM 950 SE: Filtro de Ar
Obrigado pela vossa apreciação.

Os filtros ainda não estão oleados.
Na realidade estou a fazer umas capas em esponja para os envolver. A esponja é que irá estar oleada.

_________________
Obstáculos são coisas que vemos quando desviamos os olhos do nosso objectivo.


26 dez 2013 12:22 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
AquAmAn
Avatar do Utilizador

Registado: 21 abr 2009 14:37
Mensagens: 6114
Localização: Oeiras, Lisboa
Mensagem Re: KTM 950 SE: Filtro de Ar
Guilhas Escreveu:
Obrigado pela vossa apreciação.

Os filtros ainda não estão oleados.
Na realidade estou a fazer umas capas em esponja para os envolver. A esponja é que irá estar oleada.


Depois temos de ir experimentar isso Xor Guilhas :unibrow:


26 dez 2013 12:28 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
Aventureiro
Avatar do Utilizador

Registado: 10 ago 2005 09:22
Mensagens: 16164
Localização: Beja Desert
Mensagem Re: KTM 950 SE: Filtro de Ar
Guilhas Escreveu:
estou a fazer umas capas em esponja para os envolver. A esponja é que irá estar oleada.



5 estrelas :thumbsup:

_________________
"... ir à luta com determinação, abraçar a vida com paixão,perder com classe e vencer com ousadia,porque o mundo pertence a quem se atreve e a vida é muito para ser insignificante..."


26 dez 2013 15:08 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
Perfil
Aventureiro

Registado: 02 set 2014 09:02
Mensagens: 1
Localização: Zona Oeste
Mensagem Re: KTM 950 SE: Filtro de Ar
Muito bem ! :thumbsup:


12 set 2014 10:17 { SHARE_ON_FACEBOOK } { SHARE_ON_TWITTER }
